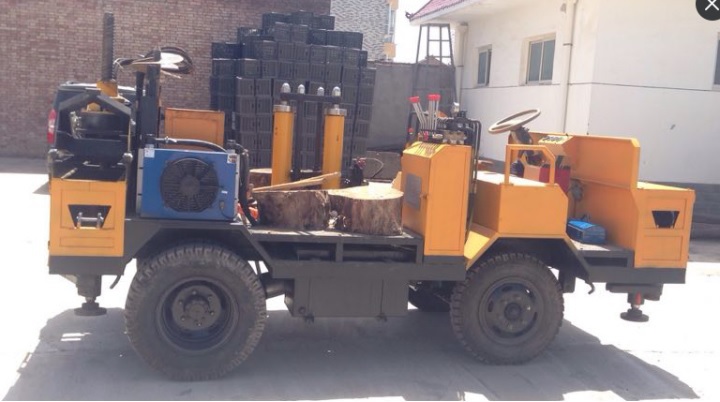

產品介紹
特點
●有序地將散裝液壓靜探機的各分散部件按置成整體，既具有散裝靜探機全部功能和特點，又成整機獨立可行駛。
●本機車駛部份機件已通用化，與廣泛在應用的FC-10型機動翻斗車機件可互換。
●整機體積小，能在窄小場地開展作業，操作方便，換孔移位快捷。
●一臺柴油機，既是行駛時的發動機，又是靜探作業的動力源，無需添加電源之類設備。
●不僅可進行靜探作業，添加附件還可進行扁鏟脹側、孔壓靜探、壓入式波速、十字板剪切等多項原位測試試驗。
技術規格與參數
●規格與動力配置：額定貫入力200KN，起拔力 240KN，動力2105柴油機
●工作油液：46# 液壓油
●行駛速度：（公里/小時）
Ⅰ檔10,Ⅱ檔20，Ⅲ檔40，倒檔4.7
●最小轉變半徑：< 4 (m）
●驅動形式：前輪驅動
●轉向形式：前置式
●反 力：地錨，雙液壓下錨器自動下錨
●整機尺寸：3800×1900×1850 （mm）（長×寬×高）
配置清單
序號 | 名 稱 | 規 格 | 單 位 | 數量 | 備 注 |
1 | 靜探車 | 20噸 | 輛 | 1 | 含自動下錨裝置 |
2 | 大地錨 | 徑≥Ф300 | 件 | 6 |
|
3 | 地錨加長桿 | Ф42×800 | 件 | 6 |
|
4 | 固定絲桿 |
| 套 | 6 |
|
5 | 錨頭楔形鍵 |
| 只 | 10 |
|
6 | 固錨短梁 |
| 件 | 2 |
|
7 | 起錨U型器 |
| 套 | 1 |
|
8 | 數據采集儀 | DN-W1 | 臺 | 1 |
|
9 | 雙橋探頭 | 15cm2 | 只 | 2 |
|
10 | 探頭上接頭 |
| 只 | 1 |
|
11 | 觸探桿下導套 |
| 件 | 1 |
|
12 | 導正瓦 |
| 付 | 2 |
|
13 | 插板 | Ф36 | 塊 | 2 |
|
14 | 呆探頭 | Ф36 | 只 | 1 |
|
15 | 觸探桿 | Ф36 | 根 | 50 |
|
16 | 電纜線 | RVVP | 米 | 80 |
|
17 | 密封圈 |
| 套 | 1 |
|
18 | 隨機工具 |
| 套 | 1 |
|
